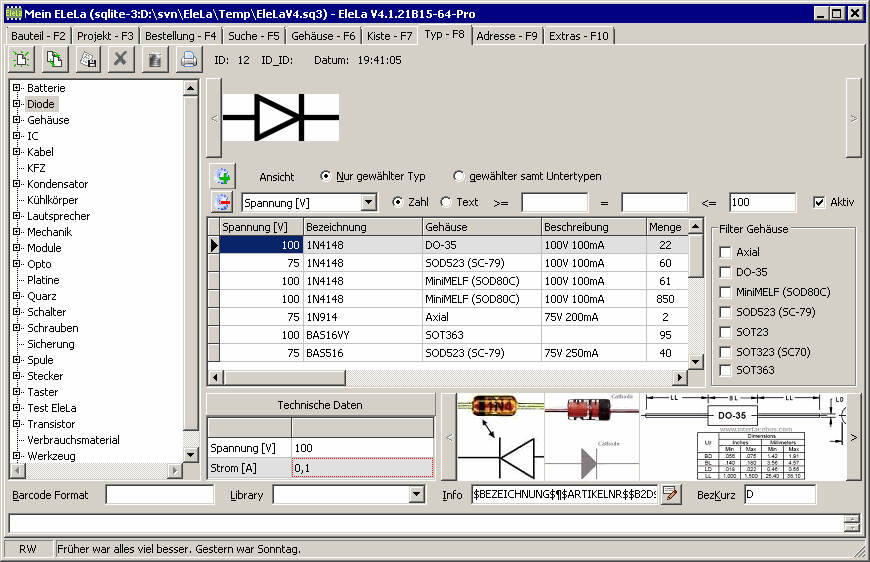

Typ, Kategorie der Bauteile

Hier werden die Kategorien angelegt die ein Bauteil annehmen kann. Diese Ansicht eignet sich auch ideal um einen Ersatztyp zu finden, der das gleiche (oder passende) Gehäuse hat.

Wichtig ist hierbei dass es nicht zu viele Untertypen gibt, denn man kann anhand dieser Typeinordnung ein Bauteil filtern. Daher sollte dies relativ "allgemein" gehalten werden, denn sonst gibt es Verwirrungen welches Bauteil man wo einordnet und das Filtern anhand dem Typ zeigt nicht die gewünschten Ergebnisse.

Jedem Typ-Eintrag kann ein Bild zugeordnet werden. Dieses Bild wird unter "Bauteil" angezeigt, sofern dem Bauteil kein individuelles Bild eingefügt wurde.

Jeder Eintrag kann in der unteren Eingabezeile einen frei definierbaren Zusatztext haben.

Jeder Eintrag kann eine Formatierung für den Barcode haben. Diese wird berücksichtigt wenn bei einem Bauteil der Barcode erzeugt wird. Details können unter "Gehäuse/Variante" nachgelesen werden.

Die Felder "Library" / "BezKurz" sind Vorlagefelder für neue Datensätze in "Gehäuse/Variante", damit man die Defaultwerte nicht jedes mal bei "Gehäuse/Variante" setzen muss. Wenn bei "Gehäuse/Variante" das Feld "Info" leer ist, jedoch diese Typ-Vorlage gesetzt, so kann das Etikett dennoch anhand der Typ Vorlage gedruckt werden.

Library: Bibliothek von CAD Programm
Info: Vorlage für den schnellen Etikettendruck
BezKurz: Schaltplan Bauteilbezeichnung, z.B. R, L, C, T, IC, K...

Einen Typ kann man nur dann löschen, wenn er keine Untereinträge mehr hat und wenn der Typ unter "Bauteil" nicht verwendet wird.

Die Tabelle rechts neben dem Baum dient rein zu Ansicht welche Bauteile dem Typ zugeordnet sind. Ein Doppelklick auf den Eintrag in der Tabelle öffnet "Bauteil", wenn dem ein "Gehäuse/Variante" zugeordnet ist automatisch auch diesen Reiter unter "Bauteil".
Die Ansicht der Tabelle kann anhand dem "Nur gewählter Typ" oder "gewählter samt Untertypen" ausgewählt werden.
Die Ansicht kann nach Gehäuse gefiltert werden indem rechts neben der Tabelle ein Häkchen auf das Gehäuse gesetzt wird. Es können mehrere Gehäuse ausgewählt werden.

Um ein Eintrag zu ändern kann im Baum mit der rechten Maustaste ein Popup Menü gezeigt werden, darin sind alle weiteren Funktionen verfügbar.

Verschieben eines Typ-Eintrages im Baum:

Dazu wird zu erst der zu verschiebende Eintrag angewählt und mit der rechten Maustaste mit "Ausschneiden Typ" markiert. Dabei wird nur der Eintrag samt Untereinträge gemerkt. Als nächstes klickt man den Baum Eintrag an in der er eingehängt werden soll, rechtsklick mit "Einfügen Typ" verschiebt den zuvor ausgeschnittenen Eintrag an die neue Stelle. Wenn man den Eintrag als Haupt-Eintrag haben möchte, so muss die rechte Maustaste auf dem weißen Feld unterhalb der Baumeinträge aber innerhalb des Baum-Fensters geklickt werden (rechtsklick) und mit "Einfügen Typ" kann so der Eintrag als Haupt-Eintag verschoben werden.
Die beiden Menüpunkte sind nur aktiv wenn die Aktion durchführbar ist. So kann z.B. der ausgewählte Eintrag nicht in ein Untereintrag des ausgewählten eingehängt werden.

Bauteil einem anderen Typ zuordnen:

Bauteile von der rechten Tabelle lassen sich per Drag&Drop einem anderen Typzuweisen. Diese Funktion wird erst aktiviert wenn man die Strg Taste drückt und hält bevor man das Bauteil aus der Tabelle verschiebt.
Die Klick-Reihenfolge für die Drag&Drop Funktion:

STRG-Taste drücken
Maus muss etwas bewegt werden
Klick und Festhalten des Eintrages mit der Maus, dabei ändert der Mauscursor.
Ziehen auf die Baumansicht an die gewünschte Stelle. Wenn der Mauscursor ein Verbotszeichen zeigt kann die Aktion nicht ausgeführt werden.
Maus Los lassen.

So kann ein Bauteil relativ einfach einem anderen Typ zugeordnet werden. Mehrfachauswahl aus der Tabelle wird nicht unterstützt.

Tipp:

Die Typ-Ansicht eignet sich auch gut zum Schmökern in der Datenbank, da man im Baum den jeweiligen Bereich auswählen und in der Tabelle sieht man alle Bauteile incl. Gehäuse/Variante Eintrag und deren Lager-Menge. Mit Doppelklick in der Tabelle wird zum Gehäuse/Variante Eintrag gesprungen.

Filtern nach technischen Daten der Bauteile

Die Eigenschaften der technischen Daten können je Bauteil bei "Gehäuse/Variante" eingegeben werden kann. Mit der - Taste können beliebig viele Filter nach technischen Daten hinzugefügt werden:

Mit der - Taste kann die Zeile wieder entfernt werden
Im Drop-Down Feld sind alle Parameter die bei Gehäuse/Variante eingegeben wurden auswählbar. Sobald dieses Feld ausgewählt wurde, so wird dieses auch als Spalte in der Tabelle mit eingeblendet.
Die Auswahl Zahl/Text bestimmt wie die Suche vorgenommen wird.
- Bei Zahl wird der Parameterwert zu erst in eine Double-Zahl konvertiert, anschließen kann dieser verglichen werden
- Bei Text wird nach nacktem Text gesucht wobei bei der Suche mit "=" zudem das Wildcard-Zeichen "*" eingebbar ist
Als Such-Parameter können die 3 Eingaben ">=" / "=" / "<=" verwendet werden. Die Eingaben sind Optional. Wenn man keine eingibt so wird nur die Spalte mit in der Tabelle eingeblendet
Das Häkchen "Aktiv" aktiviert die Suche mit den 3 Parametern. Damit kann man die Begrenzung der Suche deaktivieren ohne dass man die Such-Parameter löscht.
Es lassen sich mehrere Parameter kombinieren, diese wirken jeweils AND Verknüpft auf das Ergebnis aus.

Technische Daten

Unten werden alle technischen Daten die dem Bauteil hinterlegt sind gezeigt.

2D Scan von Bauteile:

Bei 2D Scan auf ein Bauteil wird die Typ Kathegorie von dem Bauteil im linken Baum aktiviert. Wie man den 2D Scanner einrichtet ist hier beschrieben.

Taste	Beschreibung
	Neuer Eintrag im aktuell ausgewählten Zweig
	Neuer Kind-Eintrag im ausgewählten Eintrag
	Speichere Änderung
	Abbruch ohne speichern
	Löschen Eintrag
	Druck als Tabelle
	Hinzufügen einer Zeile Filter anhand technischen Daten
	Löschen der Zeile Filter auf technische Daten
	Etikettendruck vom gezeigten Bauteil

Mit Klick auf den Eintrag kann er editiert werden.
